DAK式プレキャスト壁高欄は、NEXCOのSB種の壁高欄に対し、「試験法441」に準じ、重錘を用いて衝突安全性に関する試験を実施し、安全性を確認しています。

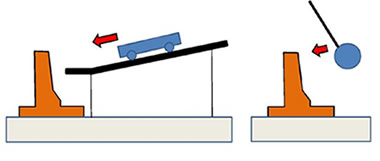

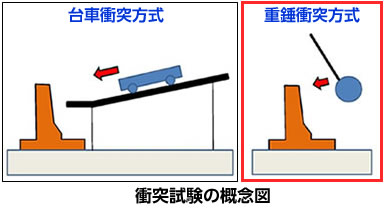

■衝突試験の概念図（左：台車、右：重錘）

※DAK式プレキャスト壁高欄では、重錘（右）で衝突試験を
　実施しています。

■衝突条件として、DAK式プレキャスト壁高欄では、表の着色部の衝突前のエネルギー(kJ)で衝突試験を実施しています。

衝突条件	種別	衝突前のエネルギー(kJ)	衝突角度（度)	衝突位置
設計荷重相当	SS	6.5	90	・中央部・端部・橋軸方向接合部
	SA	4.2
	SB	2.8
	SC	1.6
場所打ち壁高欄における耐力相当	共通	28

■DAK式プレキャスト壁高欄の衝突安全性確認結果

衝突条件	衝突位置	ひび割れの有無	衝突後の最大ひび割れ幅 (mm)	最大ひずみ発生位置
設計荷重相当	中央部	無し	----	載荷点直下の設計断面①前面斜め筋
	端部	無し	----	載荷点直下の設計断面②前面斜め筋
	接合部	無し	----	載荷点直下の設計断面②前面斜め筋
場所打ち壁高欄における耐力相当	中央部	有り	前面：0.15 背面：0.30	載荷点直下の設計断面①前面斜め筋
	端部	有り	前面：0.20 背面：確認されず	載荷点直下の設計断面②前面斜め筋
	接合部	有り	前面：0.20 背面：0.30	載荷点直下の設計断面②前面斜め筋

DAK式プレキャスト壁高欄は、「試験法441」に準じた衝突試験を行い、上記の結果の通り、衝突安全性が証明されています。なお、本試験結果は、NEXCO総合技術研究所・橋梁研究室に既に提出済みです。
